発振器を選ぶ

今取りかかっているプロジェクトで 80MHz くらいの発振器が欲しいのですが,いくつか手持ちがありました.こんなのです.

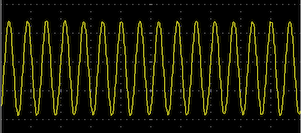

一つは Hertz Technology の GBS-205C.オシロで見るとこんな感じ.

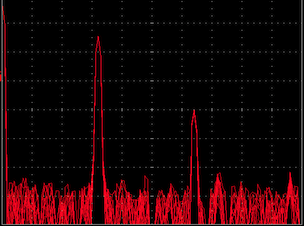

更にオシロについている FFT 機能で周波数成分を見てみると...
横軸は 25MHz/div.2倍に -25dBc くらいでたってるように見えます.ふむふむ.

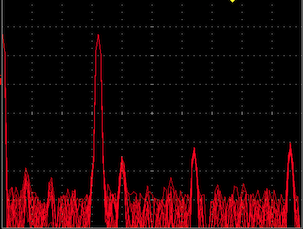

では次に九州電通の KHC5800ATW.時間波形は前と同じですが,FFT するとちょっと違いが見えます.
二倍が -40dBc くらいまで下がって,3倍がちょっと出っ張った感じ.あと40dBちょっと小さいですが,なぜか 100MHz に何か見えます.

ところで秋月で最近売ってる発振器ってプログラマブルのが幅を利かせてきていて,いろいろな周波数が選べます.こんなパッケージのです.

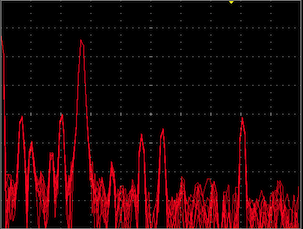

残念ながら欲しい 80MHz が秋月にないのですが,幸いうちの近所で取扱があり 300 円で買えることが分かりました.安くて良いですね.手元には秋月で買った同じシリーズの 67MHz があったので見てみます.

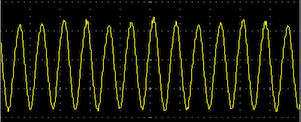

うーん,子供がいっぱいですねぇ.遠いのは切れても近傍は難しいですからねぇ.時間波形を見てみると....

なんと振幅が大分揺らいで,オシロで見て分かるくらいです.これは用途を選びそうですね.とりあえず今考えている用途には厳しそう.
