AVR の tiny85 で遊んでいますが,ピン数の少なさには閉口しますね.

8ピンのうち,電源とリセットで3ピン取られますから,残りは5ピンしかありません.まあリセットを潰せば1ピン増えますが,まだ高圧パラレルというかヒューズリセッタを作ってないので,どうしてもというもの以外は使いたくありません.

で,ピエゾのサウンダをボタン代わりに使えないかと.これです.

音を出してないときはこれを入力デバイスにする.圧電素子ですから,圧力が加われば電圧が発生するはず.要するにポンと叩けばボタン代わりになるだろうというわけ.

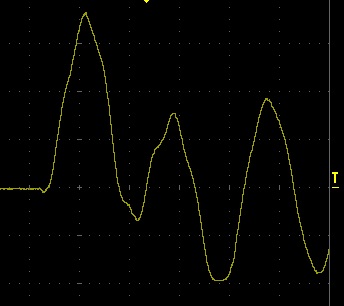

で,実際に爪弾いたらどのような波形になるか見てみました.それが以下のグラフです.

電圧軸:5V/div, 時間軸:100us/div です.空荷ですが 20V ちかくいっちゃってますね.マイコンにそのままつなぐのは危なそう.と,その前に開放だから負荷をつながないとですね.
