DLO555MB を動かしてみる

秋月で先月から取扱の始まった大真空(メーカー名)の TO-92 型水晶発振器ですが,20MHz 版を買ってみたので動かしてみました.
DLO555MB を動かしてみる_d0106518_1863490.jpg
左から OUT-GND-VCC です.エネループ×4 の約 5V で動かしてみました.その結果です.
DLO555MB を動かしてみる_d0106518_188473.png

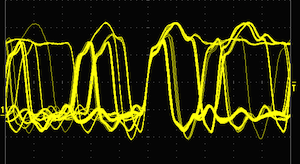

無負荷だとこんな感じです.不安定なので,100kΩを抱かせてみたところ...
DLO555MB を動かしてみる_d0106518_188423.png

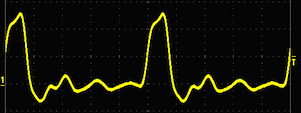

2V/div, 10ns/div ですが,大体 5Vp-pくらい出ていて,繰り返し周期もちょうど 20MHz です.負荷を何種類か変えてみましたが,2kΩでも出力は変わりませんでした.最大定格は出力が10mAとあるので,5V の場合は500Ωが下限になるかと思います.が,まああまりそういう用途ではないですからね.

とりあえずこういう波形らしいということが分かりました.
